パネルアダプタ及び真空窓付きフランジ

- Waveguide Bulkhead Adapters and Flange with Vacuum Window-


商品説明


・パネルアダプタ 本品は壁や箱などに取り付けることで導波管の接続アダプタとして使うことができる製品です。
図面は円フランジに対応した形状ですが、角フランジ対応型も製作可能です。

・真空窓付きフランジ本品は接続アダプタとして取り付ける真空容器などの内部に電磁波を導入するときに真空を保てるように間に真空隔壁を挟み込んだパネルアダプタです。


製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

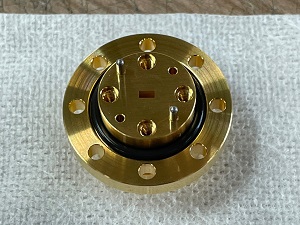

導波管パネルアダプタ 【製品完成例】導波管パネルアダプタ 導波管パネルアダプタ

導波管対応表


製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
導波管サイズ 透過周波数(GHz) フランジ
WR 内径(mm)
A × B
WR-42 10.668×4.318 17.5 - 26.5 UG425,UG595
WR-28 7.110×3.560 26.5 - 40.0 UG381,UG599
WR-22 5.690×2.850 33.0 - 50.5 UG383
WR-19 4.780×2.390 40.0 - 60.0 UG383
WR-15 3.759×1.880 50.5 - 75.0 UG385
WR-12 3.100×1.550 60.0 - 90.0 UG387
WR-10 2.540×1.270 75.0 - 110 UG387
WR-8 2.030×1.020 90.0 - 140 UG387
WR-6 1.651×0.825 110 - 170 UG387P
WR-5 1.295×0.648 140 - 220 UG387P
WR-4 1.092×0.546 170 - 260 UG387P
WR-3 0.864×0.432 220 - 330 UG387P

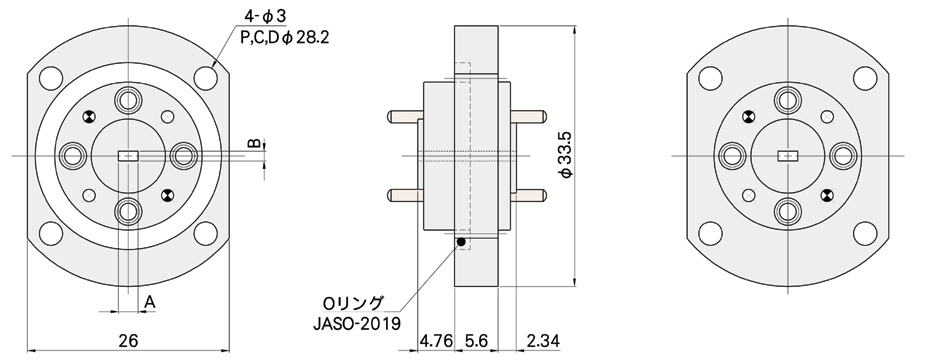

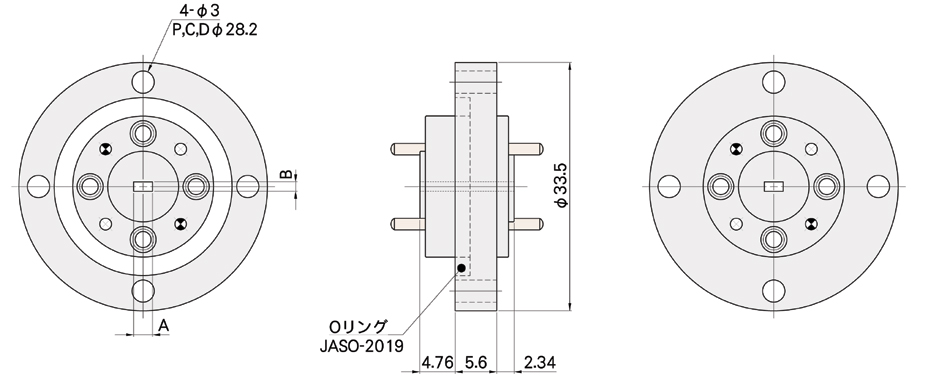

図面

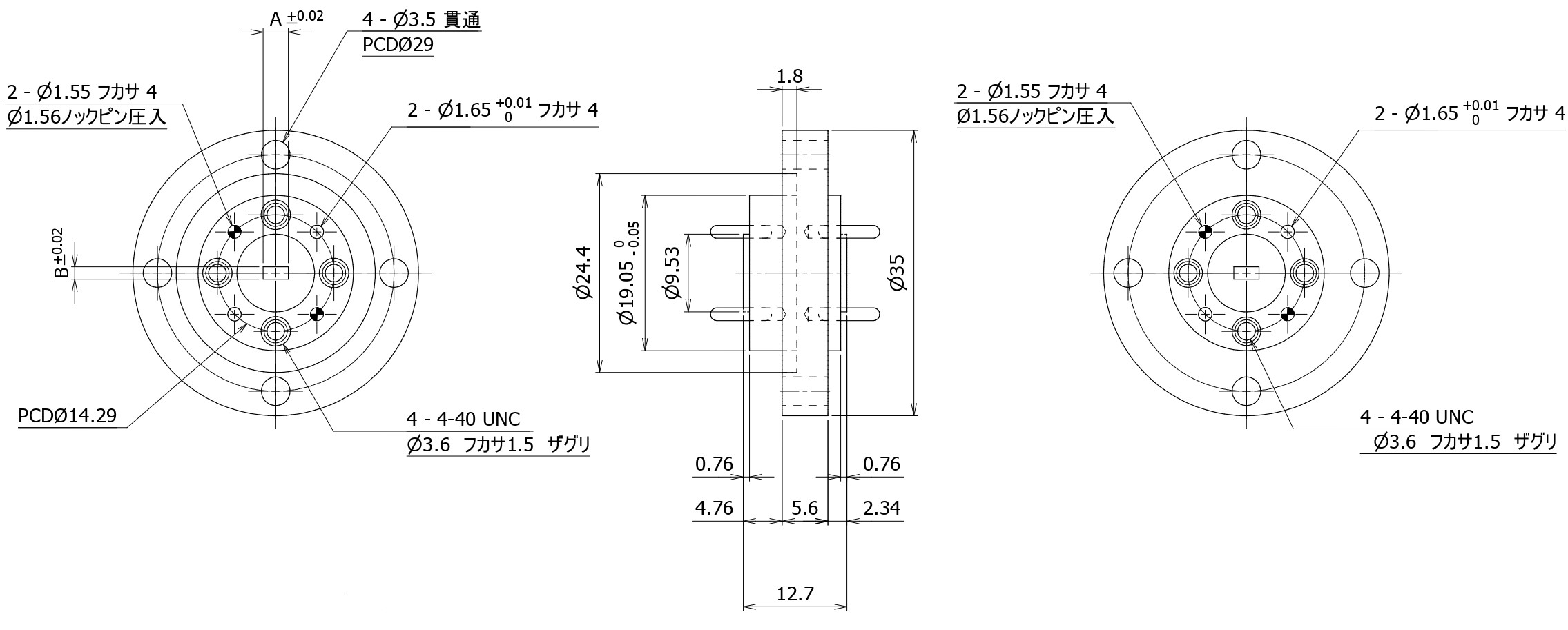

パネルアダプタ(WR3-15)

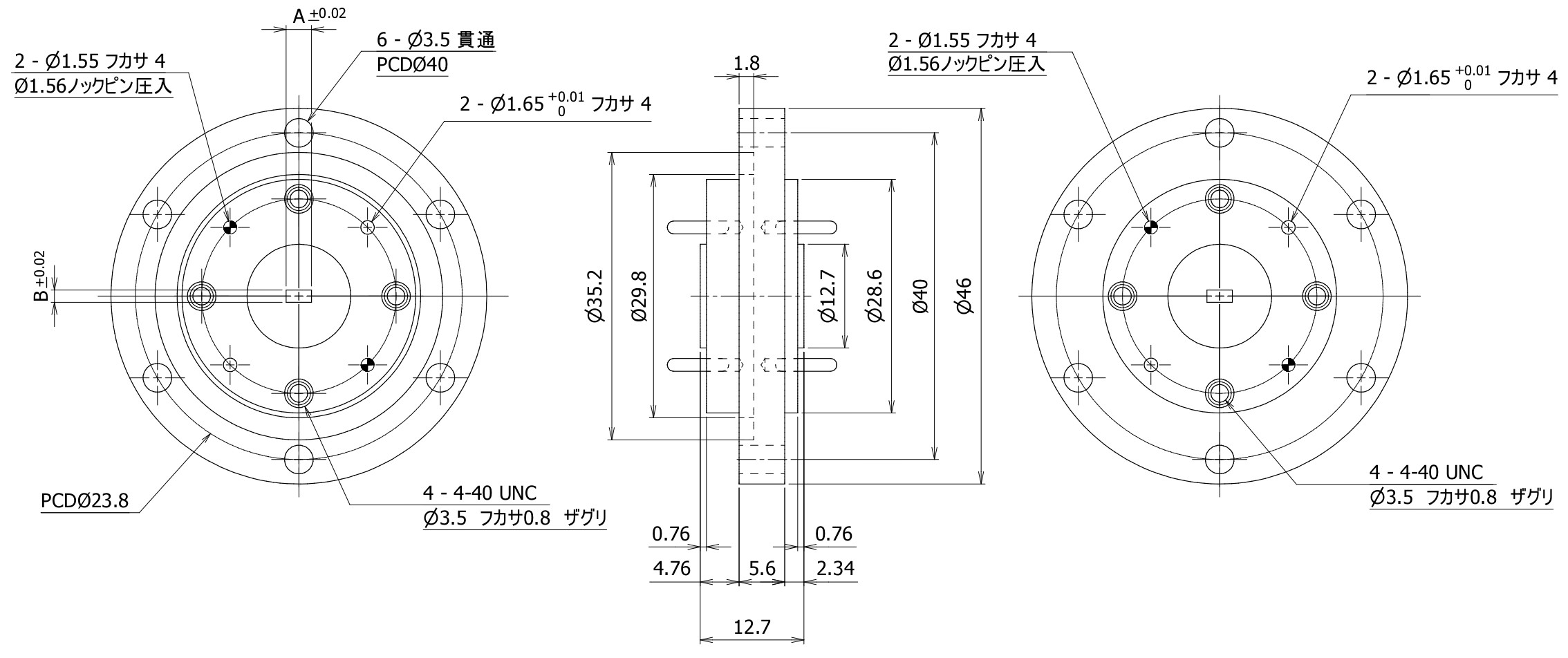

パネルアダプタ(WR19-42)

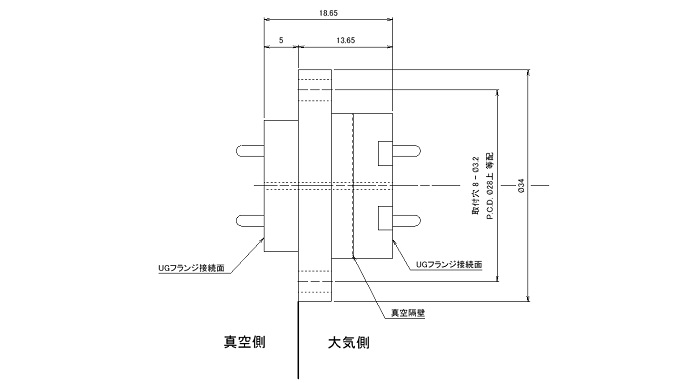

真空窓付きフランジ

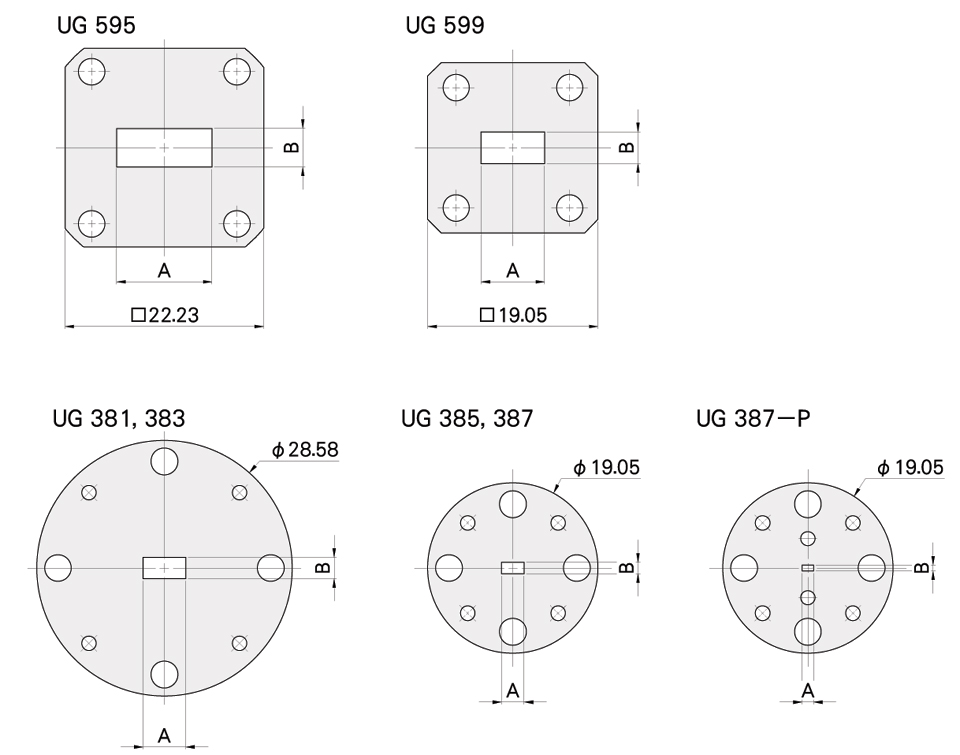

フランジ

UG381,383はフランジの径がφ28.58。UG385,387はφ19.05。UG387-Pはφ19.05でピン穴が2つ増えます。UG599は角フランジで□19.05。同じく角フランジのUG595は□22.23です。
