両側FC型真空コネクタ

(OVC-09-□□□□□□−□□−□□□□−□□□□)


両側FC型耐圧コネクタ

(OPC-09-□□□□□□−□□−□□□□−□□□□)


Optical Fiber Feed Through






■特徴

本品は真空容器又は圧力容器の中に光を入出力したい時に、フランジ面の大気側、真空側(又は圧力側)の両方にてFC型(オプションでSMA型)光コネクタにて脱着することができるもので、1.3μ帯、SM帯にて1ポート1dB以下の性能を有しております。また、単一のフランジに複数個のコネクタを取り付けることも可能です。ファイバ、サイズ、フランジ等は任意に選択することが可能です。

         @本品はフランジ本体に使用するファイバを埋め込んだ構造になっているため、
           大気側、真空側のコネクタをはずしていても、真空は保たれます。
         A従来のような、ファイバを埋め込んでファイバの両側にコネクタを付けたようなものでは
           ありませんので、事故によるファイバの破損はありません。
         BSM用ファイバからMM用ファイバまで幅広く対応しています。
         CSMA型にも対応しています。
         D1つのフランジに面積さえあればいくつでも取り付けられます。


■仕様

・接続損失

<−1dB  1.3μ(SM)

<−1dB  0.85μ(MM)

・大気側コネクタ

FC (オプション SMA)

・真空側コネクタ

FC (オプション SMA)

・ファイバサイズ

9/125 (1.3μ、1.55μ)

・使用波長

1.3μ 1.55μ
(オプション 0.63μ、0.85μ、 各波長偏波面保存)

・リークレート

5.5×10−9 Pa・m/S(附図)

・フランジ形状

NW、ICF、任意

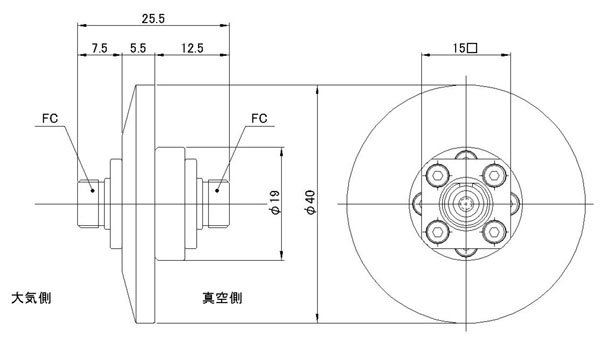

■参考図 (本図はNW25用です)




1.3μ(SM)



0.85μ(MM)

A〜C

-0.30
-0.30
-0.31
-0.33
-0.30

B〜D

-0.36
-0.37
-0.38
-0.37
-0.37

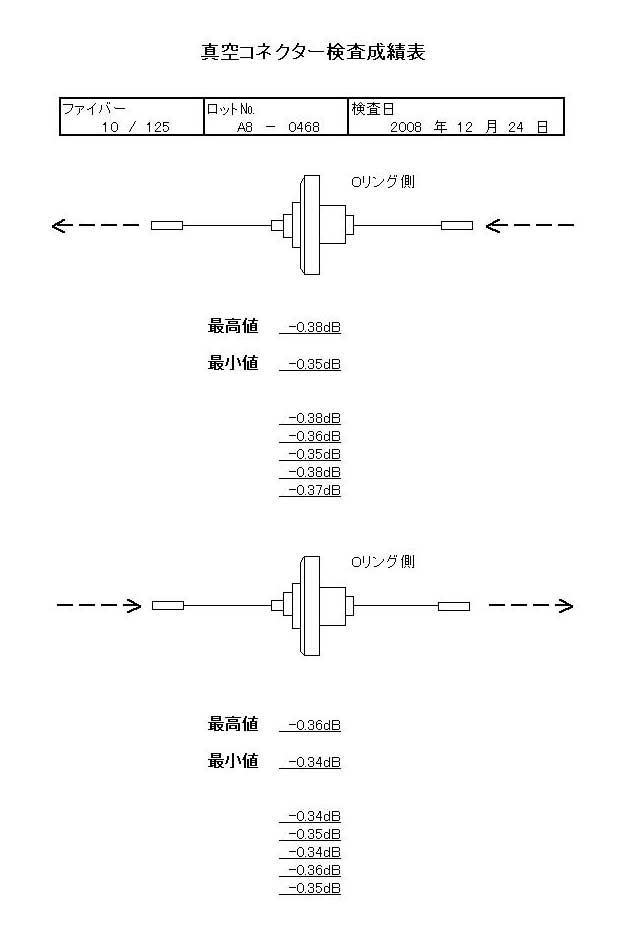

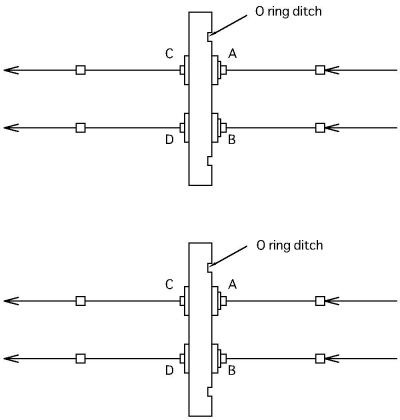

接続損失データ

50/125
0.85μデータ
接続箇所 2ヶ所
1ケ所当り 0.15dB

最低値 -1.56(dB)
最高値 -1.80(dB)




C〜A

-0.26
-0.27
-0.26
-0.25
-0.27

D〜B

-0.25
-0.26
-0.25
-0.27
-0.25

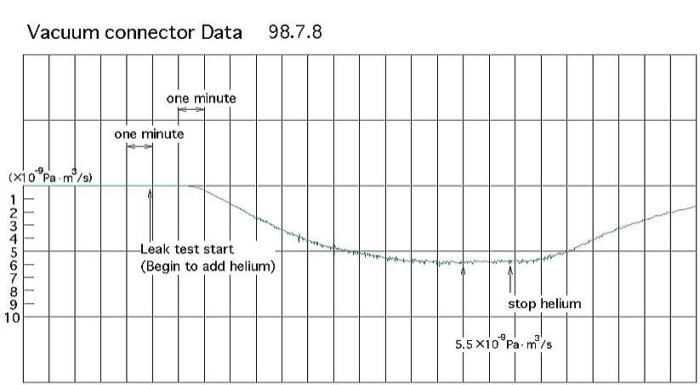

リークレート

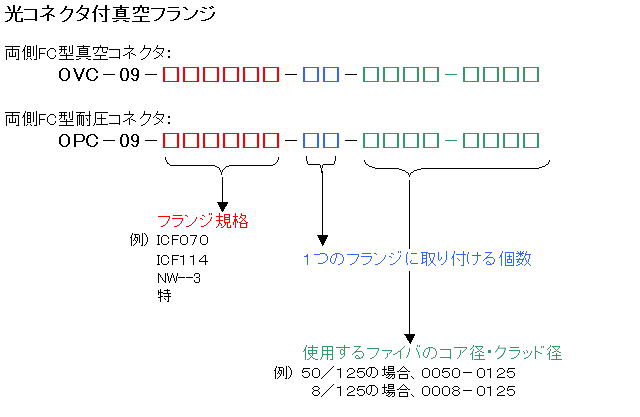

■ご注文の仕方
