Co2レーザ加工機

(OTL−LM−01)


■特徴

本製品は、Co2レーザを利用してファイバ端面や側面の加工をする装置で、レーザ照射部に数値制御のXYステージを備えています。



《 レーザ本体 》


《 レーザ照射部 》



■仕様

・レーザ発信機

Co2レーザ (波長 10.6μ)

・冷却方式

空冷方式

・出力

10W

・ビームスポット径

70μ

・インターフェース

入出力ボード
モーターコントロールボード

・駆動スピード

MAX 20mm/s

・本体電源

AC100V

・排気

ブロワーによってガス浄化装置へと強制排気

・寸法

レーザ本体(光学系を含む) W820×D242×H331
ガス浄化装置          W250×D160×H270
コントロール機本体      W330×D260×H280

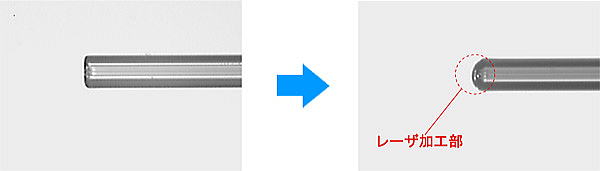

■ファイバ加工例




■被覆の部分除去例

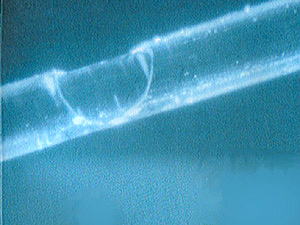

《 スポット除去 》

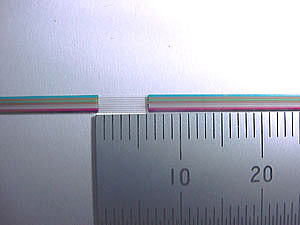

《 長さ指定除去 》
