アナログ信号を長距離伝送

光アナログリンク(生産終了)
Optical Analog Link

　　　

■特徴

送信側へアナログ信号を入力。光デジタル信号に変換し、光ファイバを通して受信側へ送ります。受信側でアナログ信号に変換し出力します。
光ファイバを使用している為、使用環境のノイズ、放射線、強磁場等の影響を受けることが無く、伝送データの損失がありません。
デジタル信号とアナログ信号には以下のような違いがあります。 　　　　　　

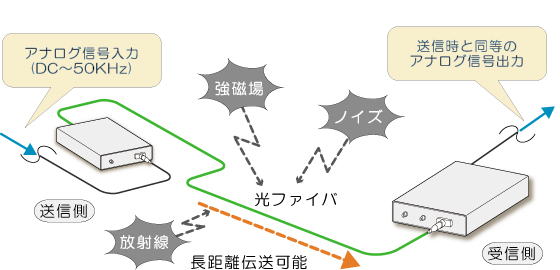

■伝送イメージ



■仕様

送信側 受信側
・電　　源 DC12V±10％ DC12V±10％
・消費電流 0.15A以下 0.2A以下
・入　　力 SMAコネクタ/0〜1V/入力インピーダンズ10KΩ −
・出　　力 − SMAコネクタ/0〜1V/入力インピーダンズ10KΩ
・周波数 DC〜50kHz DC〜50kHz
・光接続 FCコネクタ FCコネクタ
・ファイバ マルチモードファイバ マルチモードファイバ
・インジケータ 電源表示 電源表示/ファイバ断線表示
・寸　　法 100×140×30［mm］ 100×140×30［mm］
・重　　量 300g 300g
　　　　

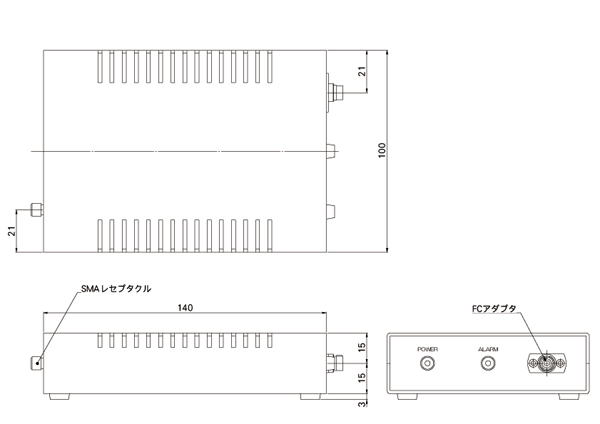

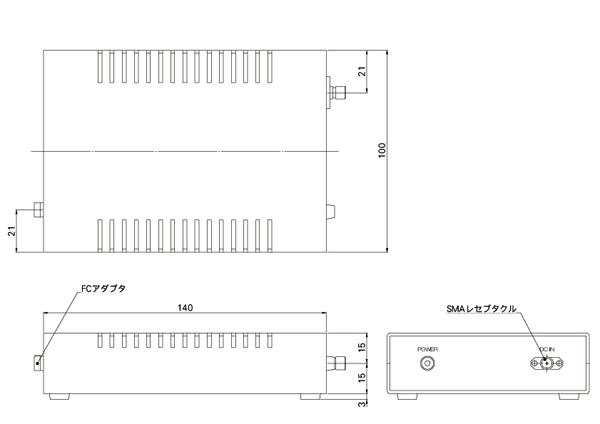

■外径寸法図
　　…送信側

　　…受信側

　　
