円角ホーン

- Conical Rectanglar Horn -


商品説明


・円角ホーン 本品は円角ホーン(円-角)です。
対応表のゲインの値は中心周波数の場合の値です。

すべて特注品の受注生産です。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。

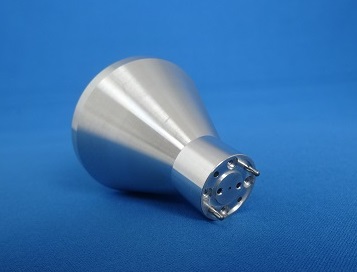

【商品完成例】円角ホーン 【商品完成例】円角ホーン 【商品完成例】円角ホーン

対応表


製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
WR Size(mm) 透過周波数(GHz) バンド 口径(mm)
A×B
φ(mm)
長さ(mm)
L
ゲイン(dB) フランジ
WR42 17.5 - 26.5 K 10.668×4.318 UG381
WR28 26.5 - 40.0 Ka 7.112×3.560 UG381
WR19 40.0 - 60.0 U 4.775×2.390 UG383
WR15 50.5 - 75.0 V 3.759×1.880 24 44.5 21.8 UG385
WR12 60.0 - 90.0 E 3.099×1.550 UG387
WR10 75.0 - 110 W 2.540×1.270 15.5 31 21.8 UG387
WR8 90.0 - 140 F 2.032×1.020 12.5 25 21.7 UG387
WR6 110 - 170 D 1.651×0.825 10.4 20 21.8 UG387P
WR5 140 - 220 G 1.295×0.648 8.33 19 22.4 UG387P
WR4 170 - 260 - 1.092×0.546 7 16.5 23.0 UG387P
WR3 220 - 330 - 0.864×0.432 5.6 14 23.3 UG387P

ゲインは中心周波数の場合の値です。
(例:WR15 , ゲイン21.8dB [63GHzの場合] )

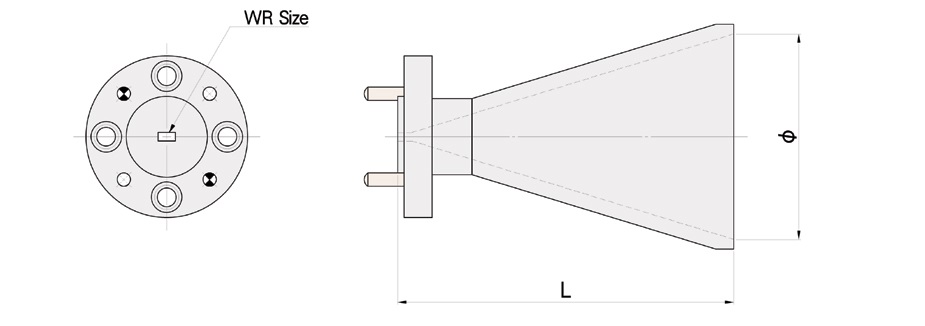

図面


円角ホーン

φはホーン部の径、Lはホーン部分を含めた導波路の長さ、A×Bはフランジ側の口径です。

フランジ

UG381,383はフランジの径がφ28.58。UG385,387はφ19.05。UG387-Pはφ19.05でピン穴が2つ増えます。UG599は角フランジで□19.05。同じく角フランジのUG595は□22.23です。
