偏波切替器

- Polarization Switch -


このぺージは現在作成途中です。

商品説明


・偏波切替器 本品は導波管を付け替えることなく、偏波面を90°回転することができるリモートコントロール可能な電動偏波回転器です。アンテナを用いて測定するとき、偏波面を90°変える場合、従来ではストレート導波管とツイスト導波管を入れ替えて測定していました。しかし、内部にストレート導波管とツイスト導波管を切替えスイッチを用いた本品は導波管を付替える必要がありません。


製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

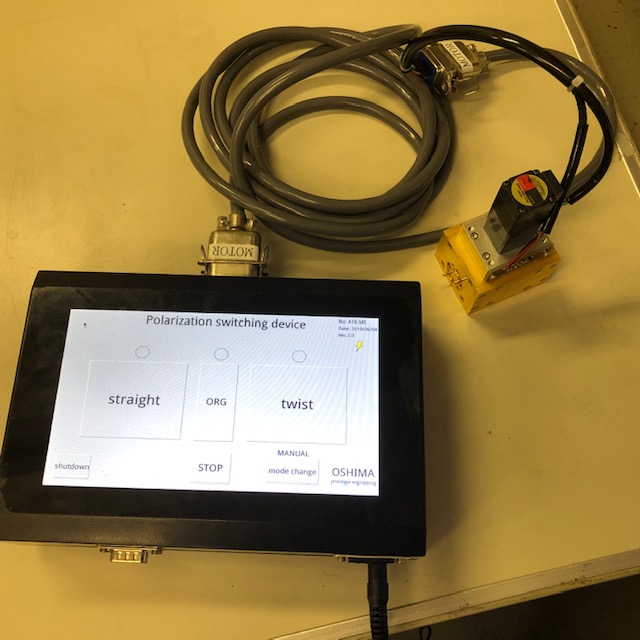

【完成商品例】偏波切替器 【完成商品例】偏波切替器 【完成商品例】偏波切替器 コントローラー付き偏波切替器

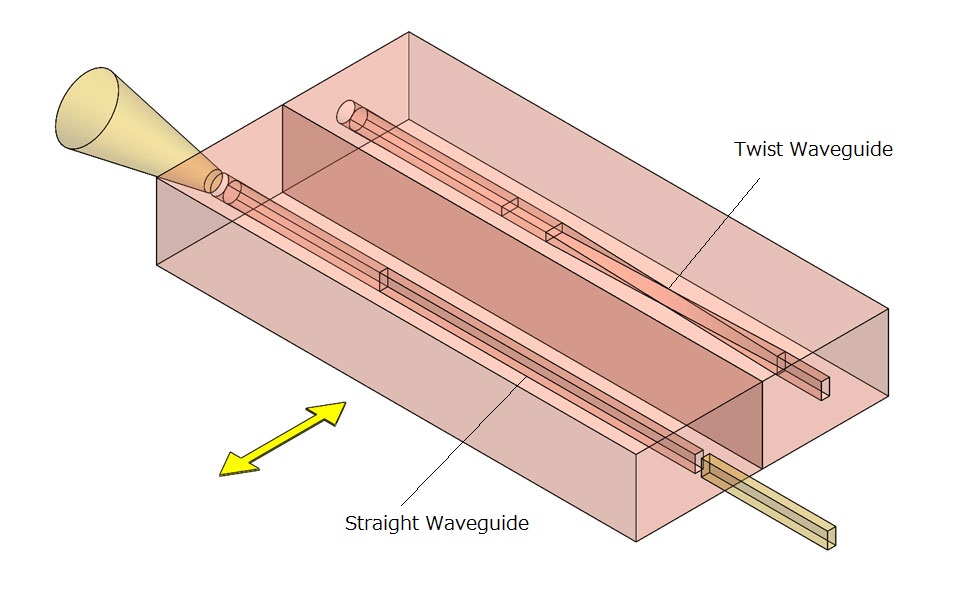

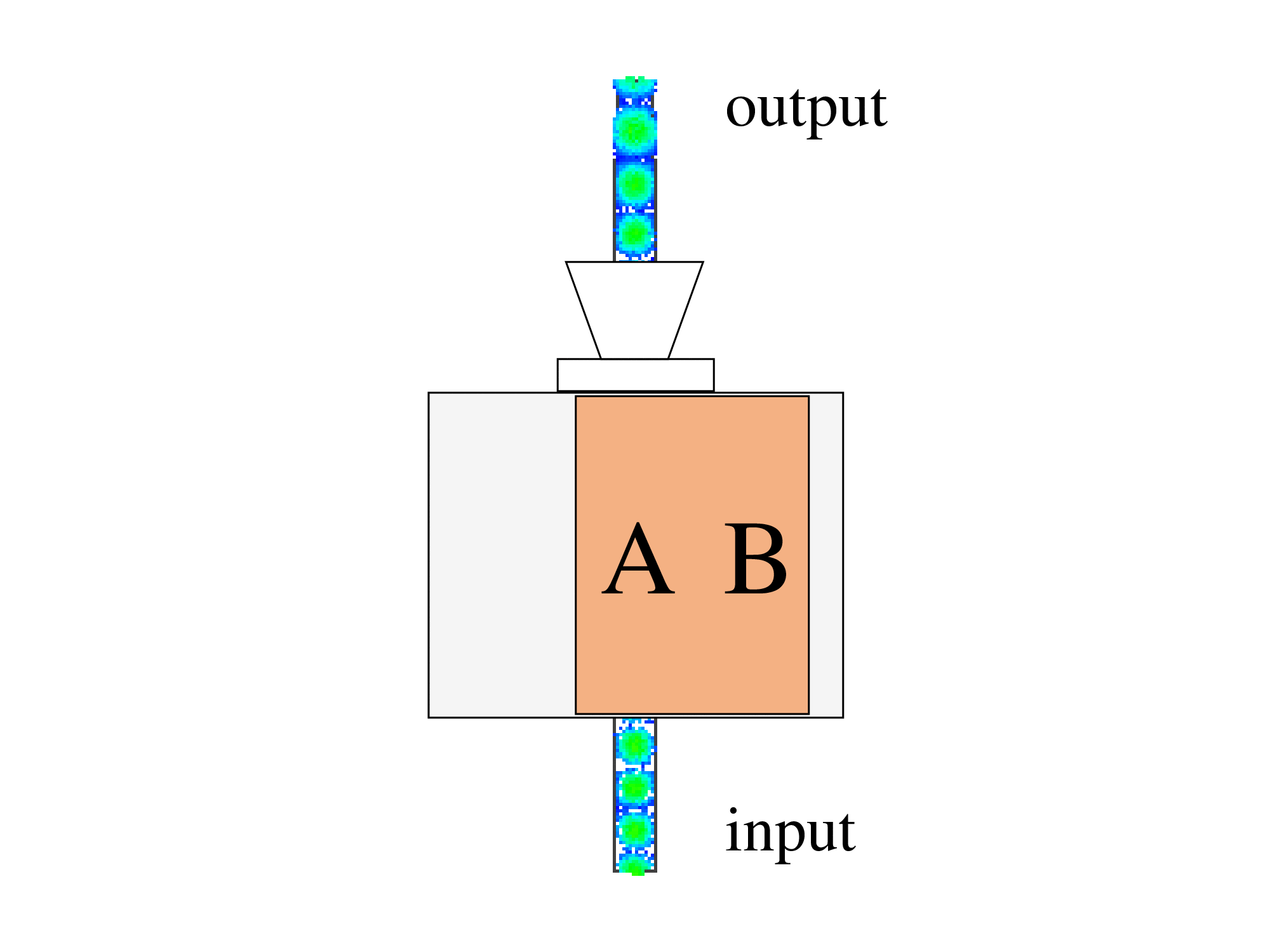

直線偏波切替スイッチ  内部構造




偏波切替器 内部構造

モーター込みでH108×W364×D51(mm)です。詳しい寸法はお問い合わせください。

本図は円形ホーンアンテナ用のものですが、
ダイアゴナルホーンアンテナ用に正方形にしたものもあります。

在庫表


製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
導波管サイズ 透過周波数(GHz) フランジ 導波管規格
WR 内径(mm)
A × B
WR-28 7.110×3.560 26.5 - 40.0 UG381,UG599 UG
OSHIMA
WR-22 5.690×2.850 33.0 - 50.5 UG383 UG
OSHIMA
WR-19 4.780×2.390 40.0 - 60.0 UG383 UG
OSHIMA
WR-15 3.759×1.880 50.5 - 75.0 UG385 UG
OSHIMA
WR-12 3.100×1.550 60.0 - 90.0 UG387 UG
OSHIMA
WR-10 2.540×1.270 75.0 - 110 UG387  UG
OSHIMA
WR-8 2.030×1.020 90.0 - 140 UG387 UG
OSHIMA
WR-6 1.651×0.825 110 - 170 UG387P UG
OSHIMA
Electroforming
WR-5 1.295×0.648 140 - 220 UG387P UG
OSHIMA
WR-4 1.092×0.546 170 - 260 UG387P UG
OSHIMA
WR-3 0.864×0.432 220 - 330 UG387P UG
OSHIMA
Electroforming
WR-2.8 0.711×0.356 260 - 400 UG387P Electroforming
WR-2.2 0.559×0.279 330 - 500 UG387P Electroforming

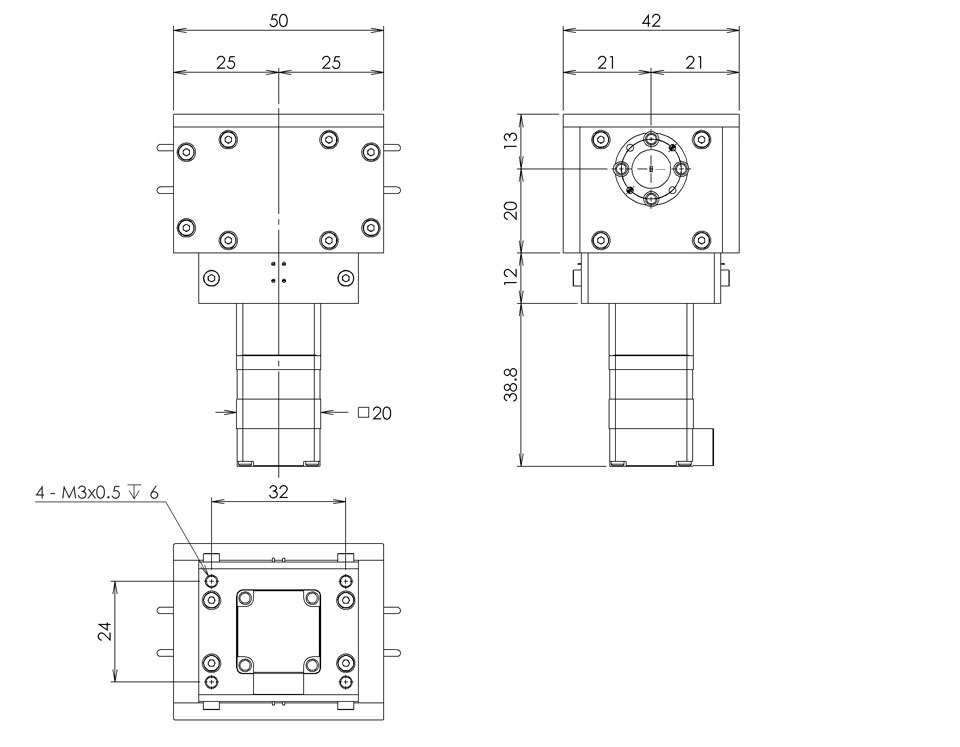

図面


偏波切替器

モーター込みでH108×W364×D51(mm)です。詳しい寸法はお問い合わせください。

測定データ例


偏波切替器測定データ
周波数範囲 WR5 140GHz ~ 170GHz
切替速度 1秒
消費電力 15W
電源電圧 DC24V
仕様温度範囲 5℃ ~ 40℃
操作方法 マニュアル操作/オート操作(RS232C)
※周波数範囲や材質など、ご要望に合わせて製作いたします。

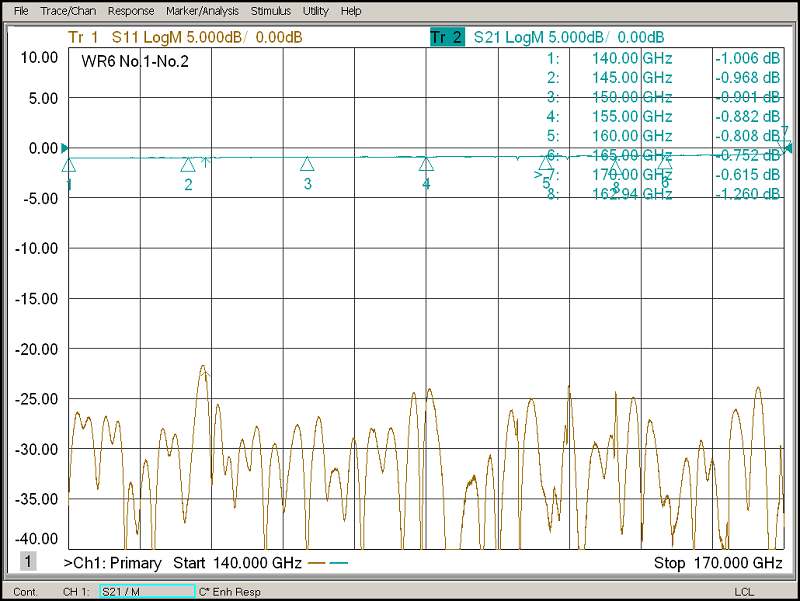

実測によるSパラメーターグラフ(ストレート側) 実測によるSパラメーターグラフ(ストレート側)

実測によるSパラメーターグラフ(ツイスト側)

実測によるSパラメーターグラフ(ツイスト側)
