断熱導波管（樹脂）

- Thermal Insulating Waveguide made of Resin -

商品説明

・断熱導波管（樹脂）

仕様
熱伝導率	:　0.17-0.21 w/m・k(銅の1/50)
強度	:　金属導波管の5倍
重量	:　金属導波管の1/2以下
電気特性	:　金属導波管と同等
周波数	:　ミリ波帯

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

【商品完成例】断熱導波管（樹脂）

【商品完成例】断熱導波管（樹脂）

【商品完成例】断熱導波管（樹脂）

対応表

製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
導波管サイズ			透過周波数(GHz)	フランジ
バンド	WR	口径(mm) A × B	透過周波数(GHz)	フランジ
K	WR-42	10.668×4.318	17.5 - 26.5	UG381,UG595
Ka	WR-28	7.110×3.560	26.5 - 40.0	UG381,UG599
Q	WR-22	5.690×2.850	33.0 - 50.5	UG383
U	WR-19	4.780×2.390	40.0 - 60.0	UG383
V	WR-15	3.759×1.880	50.5 - 75.0	UG385
E	WR-12	3.100×1.550	60.0 - 90.0	UG387
W	WR-10	2.540×1.270	75.0 - 110	UG387
F	WR-8	2.030×1.020	90.0 - 140	UG387
D	WR-6	1.651×0.825	110 - 170	UG387P,UG387
G	WR-5	1.295×0.648	140 - 220	UG387P,UG387
-	WR-4	1.092×0.546	170 - 260	UG387P,UG387
-	WR-3	0.864×0.432	220 - 330	UG387P,UG387
-	WR-2	0.508×0.254	330 - 500	UG387P,UG387
-	WR-1.5	0.381×0.191	500 - 750	UG387P,UG387
-	WR-1	0.254×0.127	750 - 1100	UG387P,UG387

特性データ例

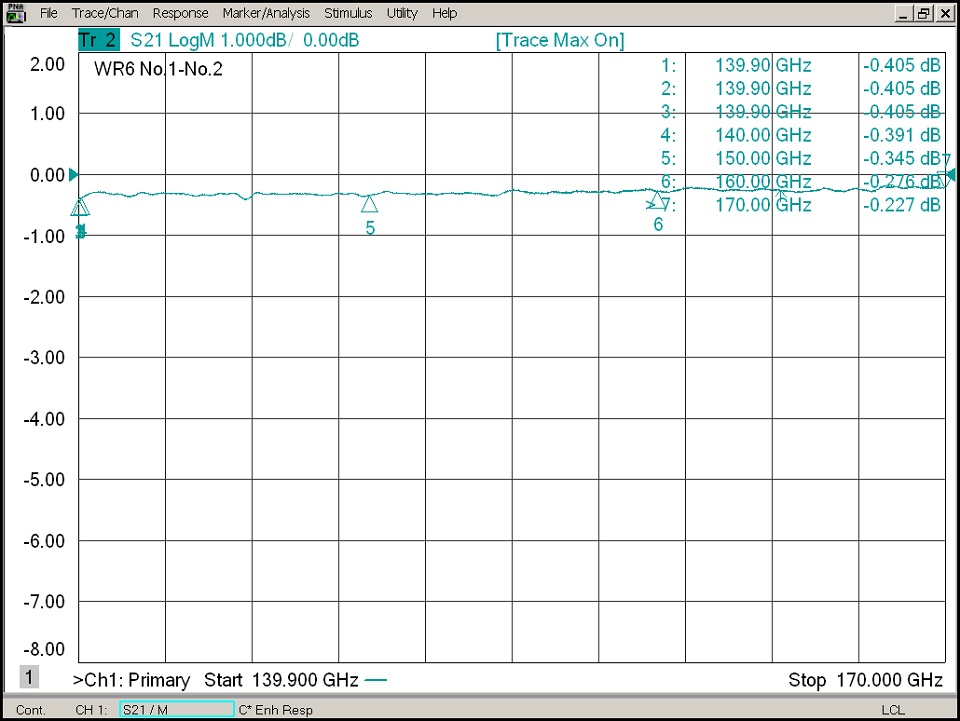

断熱導波管特性データ WR5 L=25

139.9GHz～170.0GHz S21=約-0.3dB

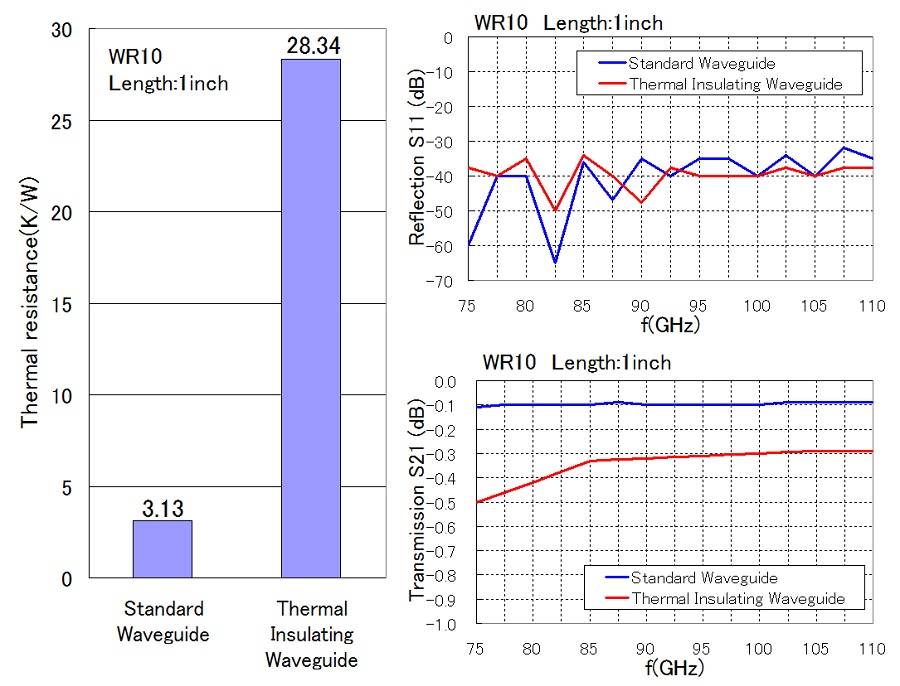

断熱導波管特性データ WR10 L=1inch

75GHz～110.0GHz Thermal resistance=28.34(K/W) S11≒-40dB S21=-0.5~-0.3dB

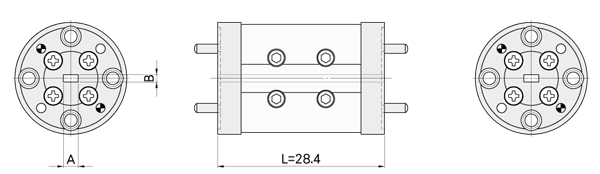

図面

断熱導波管（樹脂）

A,Bは口径のE面とH面,フランジを含めた導波管の長さは28.4mmが標準です。変更をご希望の際は寸法をご連絡ください。

フランジ

UG381,383はフランジの径がφ28.58。UG385,387はφ19.05。UG387-Pはφ19.05でピン穴が２つ増えます。UG599は角フランジで□19.05。同じく角フランジのUG595は□22.23です。
