シムプレート

- Shim Plate -


商品説明


・シムプレート シムプレートとは、VNA(ベクトルネットワークアナライザ)の校正に使用する製品です。
当社では在庫品としていくつかのUG丸フランジ用のシム(λ/4)を用意しております。
角フランジ用、他の厚さ(λ/2)なども特注にて製作しておりますので、お問い合わせください。

材質:BS
表面処理:金メッキ

下記在庫表にございますシム厚T(mm)の数値は目安です。納品の際は当社で計測した実測値をお付けいたします。
また、シムプレートを取り付けたフランジ同士をネジ締結することなく簡単に接続できるシムクランプという製品もございます。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

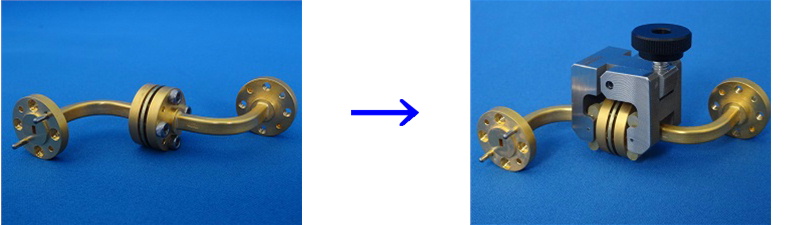

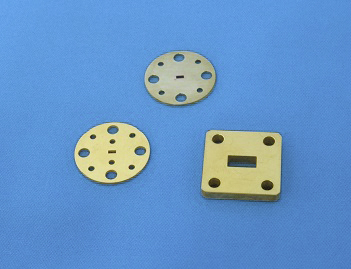

【完成商品例】シムプレート 【完成商品例】シムプレート 【完成商品例】シムプレート 【使用方法】シムクランプ

シム(λ/4)在庫表


製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
サイズ 透過周波数(GHz) フランジ 在庫
バンド WR 内径(mm)
A × B
シム厚
T(mm)
Ka WR-28 7.110×3.560 3.027 26.5 - 40.0 UG381
U WR-19 4.780×2.390 2.033 40.0 - 60.0 UG383
V WR-15 3.759×1.880 1.600 50.5 - 75.0 UG385
E WR-12 3.100×1.550 1.34 60.0 - 90.0 UG387
W WR-10 2.540×1.270 1.081 75.0 - 110 UG387
F WR-8 2.030×1.020 0.88 90.0 - 140 UG387
D WR-6 1.651×0.825 0.73 110 - 170 UG387P
G WR-5 1.295×0.648 0.56 140 - 220 UG387P
H WR-4 1.092×0.546 0.468 170 - 260 UG387P
J WR-3 0.864×0.432 0.36 220 - 330 UG387P
Y WR-2 0.559×0.279 0.24 330 - 500 UG387P
WR-1.5 0.381×0.191 0.164 500 - 750 UG387P
WR-1 0.254×0.127 0.108 750 - 1100 UG387P

シムクランプ

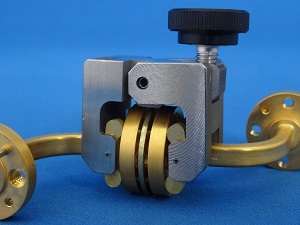

シムクランプとは、シムプレートを取り付けたフランジ同士をネジ締結することなく簡単に接続できる製品です。
シムの厚さやWRサイズによって型番が異なりますのでご注意ください。

...シムクランプ製品ページ

図面


シムプレート

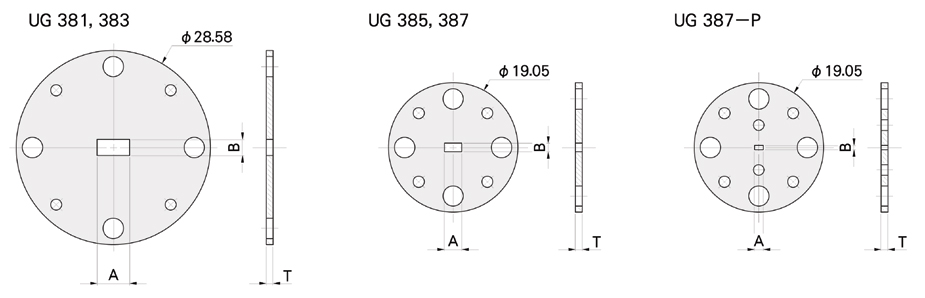

UG381,383の径がφ28.58mm、UG385,387,UG387-Pの径がφ19.05mmでUG387-Pは精密ピンが2つ空いています。口径のA×Bに関しましては上記対応表をご覧ください。厚さTはご指定いただけます。
